按键类 Button

我需要一个按键/按钮, 如何添加修改属性?

如果需要一个按键/按钮,利用现有的Button控件就可以快速实现。具体操作步骤如下:

  1. 双击打开UI文件
  2. 在右侧控件集合中找到按键控件
  3. 鼠标左键点击按键控件不放,然后将其拖拽到任意位置,松开左键,就能看到自动生成的按键控件。
  4. 再左键点击刚才生成的按键控件,在编辑器的右侧就能看到该控件的相关属性。在这个属性表格中,你可以像填写Excel表单一样,自由修改属性!

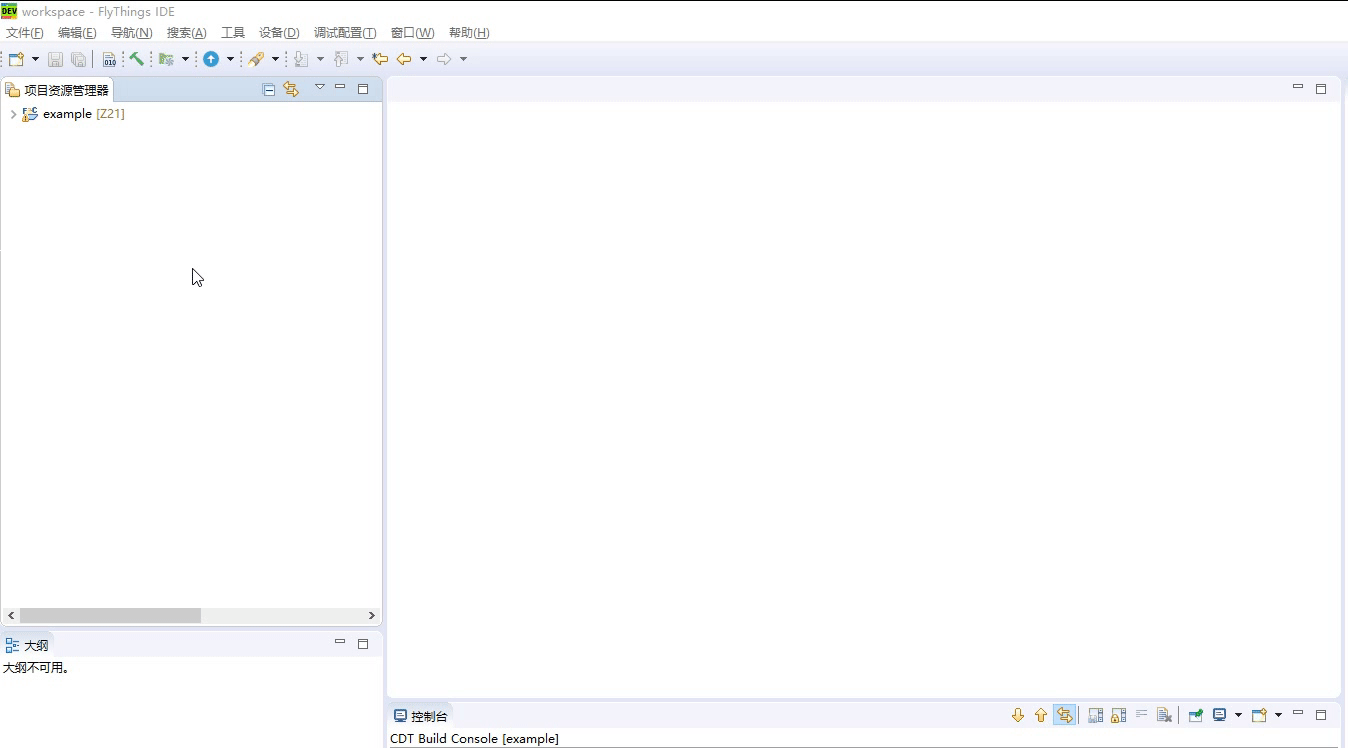

    创建Button

    如何修改按键/按钮的颜色?

    参考如何修改文字的颜色

    如何为按钮添加更多的动画效果?

    参考如何用图片来丰富按钮/按键的样式

    如何用图片来丰富按钮/按键的样式

    默认的按钮控件是纯颜色的,看起来有些枯燥。但是可以添加图片对按钮进行美化。 下面是具体操作步骤:

    1. 首先向UI文件中添加一个按键控件。如何添加按键控件
    2. 左键选中刚才添加的按键控件,在编辑器的右侧属性栏中可以看到按键的属性表。
      观察发现所有属性当中与图片相关的属性有:
    3. 图片设置
      • 该属性可以分别设置按键各个状态下的图片,便于按键根据状态的变化,自动切换相应图片
    4. 图片位置
      • 图片默认是居中且缩放至铺满整个按键矩形区域,你可以任意调整图片的位置及放大、缩小。
    5. 背景图
      • 将图片设置为按键的背景,该图片将覆盖按键的整个矩形区域,并且自动缩放。

具体示例:

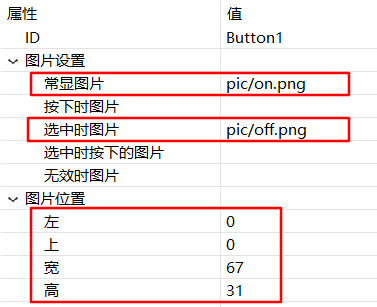

Button-pic-example

效果图:

Button-pic-example

上图是属性表图片参数部分截图,其表示的含义为:
按键默认情况下显示on.png, 按键选中状态时显示off.png;
图片位置的 左、上、宽、高四个参数决定了图片的显示区域(以像素为单位),以按键矩形区域的左上角为起点坐标(0,0),向右向下为正方向,终点坐标为(67,31)。 如果图片实际的宽高与指定的宽高参数不相等,则图片会根据指定的宽高进行缩放:

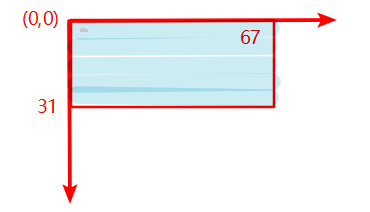

图片位置坐标示例

理解按键控件的层级关系

对于一般按键控件,它会绘制四层内容,它们从上到下依次是:

  • 按键的文字
  • 按键图片
  • 按键背景图片
  • 按键背景色

如何添加图片按键/按钮?

参考如何为按钮添加更多的动画效果

当按下这个按键/按钮时,在哪儿或如何添加自己的操作代码?

在实际开发中,按键是使用频率非常高的一种控件。常常会在按键的点击事件发生后,做一些处理,比如写串口或者刷新UI内容等操作。 要响应按键的点击时间非常的简单。以下是具体步骤:

  1. 首先创建一个按键控件,将属性ID命名为Button1如何创建按键控件

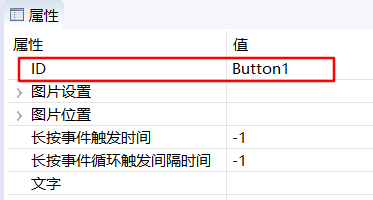

    ID属性示例

  2. 项目资源管理器中,选中当前项目,右键,在弹出菜单中选择编译FlyThings选项。这一步的作用是 根据当前项目内所有的UI文件自动生成模板代码了解更多关于代码生成的细节

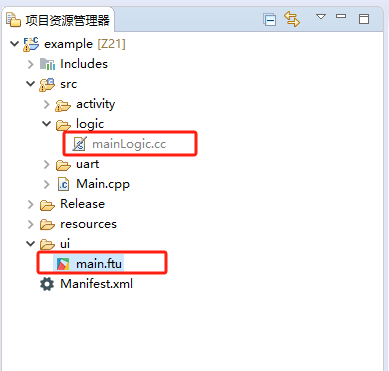

  3. 以UI文件为main.ftu为例,上一步完成后,将在当前项目文件夹下会生成 jni/logic/mainLogic.cc文件, 如下图:


    注意: main.ftu对应着mainLogic.cc,两者的前缀是相同的。了解更多关于代码生成的细节

  4. 双击打开mainLogic.cc ,在文件的末尾应该会看到如下函数,

    static bool onButtonClick_Button1(ZKButton *pButton) {
     //LOGD(" ButtonClick Button1 !!!\n");
     return false;
    }


    当在串口屏上点击该按键控件后,系统会自动调用该关联函数。所以,如果你需要添加自己的处理代码,直接写在该关联函数里面即可。

    • 可以看到,函数名称是按一定规则生成。以按键控件为例,它函数名称生成规则为 onButtonClick_XXXX(ZKButton *pButton),其中XXXX会被替换为控件ID, 所以多个按键控件会生成不同的关联函数。

了解更多控件的关联函数

系统按键

除了自己定义的ID值外,按键还保留了两个系统按键值:sys_backsys_home ,从名字上我们大致可以知道它们的功能:返回键Home键 ;点击返回键,界面会回到上一界面,如果进入了多层级的界面,点击Home键可以直接回到主界面(启动界面)。我们只需在按键的属性框中把ID值设置为 sys_backsys_home ,就可以实现相应的功能。

了解更多界面交互

如何处理按键长按事件

如果需要处理按键的长按事件,需要手动添加长按事件的监听。 具体步骤如下:

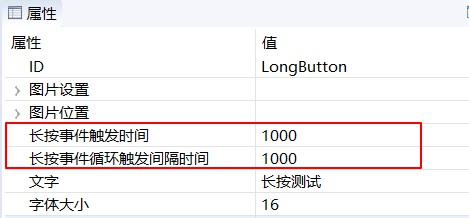

  1. 在按键的 属性表 中, 设置 长按事件触发时间长按事件循环触发间隔时间 两个属性 ;下图中,我分别将其设置为 1000、1000, 单位是毫秒。

  2. 设置属性后, 编译, 打开对应的 Logic.cc 文件; 在文件顶部, 声明class LongClickListener, 并继承ZKBase::ILongClickListener类 ,实现 virtual void onLongClick(ZKBase *pBase) 方法。

     namespace { // 加个匿名作用域,防止多个源文件定义相同类名,运行时冲突

     //实现长按监听接口
     class LongClickListener : public ZKBase::ILongClickListener {

              virtual void onLongClick(ZKBase *pBase) {
                     LOGD("触发长按事件");
                     static int count = 0;

                     char buf[128] = {0};
                     snprintf(buf, sizeof(buf), "长按事件触发次数 %d", ++count);
                     //每次触发长按事件,修改按键的文字
                     mLongButtonPtr->setText(buf);
              }
     };

     }

  3. 接着,实例化上一步定义的监听类,声明为静态类型

     static LongClickListener longButtonClickListener;

  4. static void onUI_init() 函数中注册按键长按监听

     static void onUI_init(){

             //注册按键长按监听
             mLongButtonPtr->setLongClickListener(&longButtonClickListener);
     }

  5. static void onUI_quit()函数中取消按键长按监听

     static void onUI_quit() {
            //取消按键长按监听
            mLongButtonPtr->setLongClickListener(NULL);
     }

  6. 添加完代码后,编译,将程序下载到机器中,长按测试;可以看到 按键的文字被修改,onLongClick函数成功响应。 具体实现,可以参考样例代码

如何处理按键触摸事件

如果需要在按键按下抬起的时候做出响应,那么可以通过注册触摸的监听接口来实现。 具体步骤如下:

  1. 实现自己的触摸监听接口:

     namespace {    // 加个匿名作用域,防止多个源文件定义相同类名,运行时冲突

     // 实现触摸监听接口
     class TouchListener : public ZKBase::ITouchListener {
     public:
         virtual void onTouchEvent(ZKBase *pBase, const MotionEvent &ev) {
             switch (ev.mActionStatus) {
             case MotionEvent::E_ACTION_DOWN:
                 mTouchButtonPtr->setText("按下");
                 break;
             case MotionEvent::E_ACTION_UP:
                 mTouchButtonPtr->setText("抬起");
                 break;
             default:
                 break;
             }
         }
     };

     }

  2. 接着,实例化上一步定义的监听类,声明为静态类型

     static TouchListener sTouchListener;

  3. static void onUI_init() 函数中注册按键触摸监听

     static void onUI_init() {
         //注册按键触摸监听
         mTouchButtonPtr->setTouchListener(&sTouchListener);
     }

  4. static void onUI_quit()函数中取消按键触摸监听

     static void onUI_quit() {
         //取消按键触摸监听
         mTouchButtonPtr->setTouchListener(NULL);
     }

  5. 添加完代码后,编译,将程序下载到机器中,点击触摸测试;可以看到 按键的文字被修改。 具体实现,可以参考样例代码

样例代码

由于按键控件属性较多,更多属性效果请参考样例代码中的ButtonDemo工程。
样例预览效果图:

效果图
