模拟EEPROM功能

EEPROM(带电可擦写可编程读写存储器)是用户可更改的只读存储器(ROM),其可通过高于普通电压的作用来擦除和重编程(重写)。

模拟原理

本系统基于Linux,自带文件系统,带均衡擦写算法。将保存的数据写入到 NorFlash(不低于10万次擦写次数,注意不是NandfalshNandFlash 出现坏块后就是各种风险了)。 FlyThings OS内部预留了 /data 分区,用于用户数据,为了方便熟悉单片机操作的用户使用,我们在/data分区下创建一个文件来模拟一个EEPROM空间。 (/data分区的大小为1M或几百KB不等,依具体系统版本而定)
是不是感觉特别像国内炼丹炉里面出来的STC大法的单片机。

使用场景

掉电保存数据。

实现步骤

  1. 首先在项目的 jni 目录下创建一个头文件。

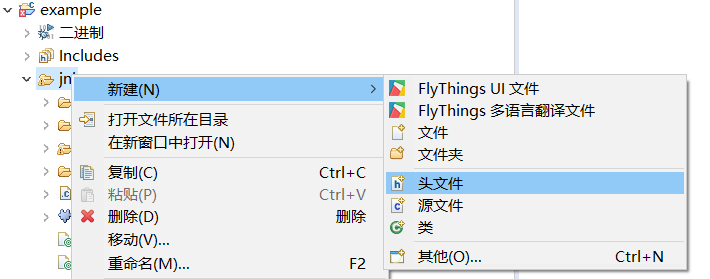

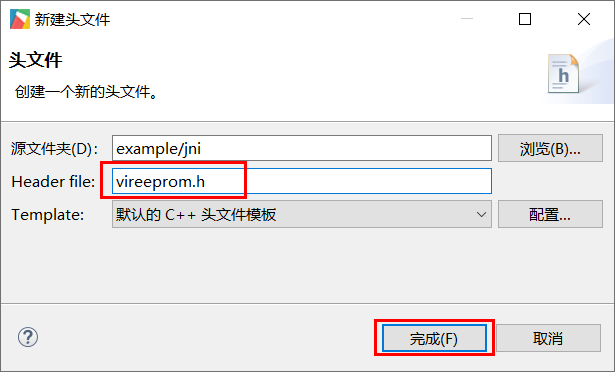

    选中项目下的 jni ,点击鼠标右键,在弹出的上下文菜单中选择 头文件 选项, 然后命名为 vireeprom.h, 点击完成。


  2. 将以下代码完整拷贝到刚才添加的头文件中. (刚才创建头文件时,可能会自动添加一些内容,将这些内容删除)
    这些代码实现了EEPROM的模拟功能。

     #ifndef JNI_VIREEPROM_H_
     #define JNI_VIREEPROM_H_

     #include <stdio.h>
     #include <string.h>
     #include <unistd.h>
     /**
      * 模拟EEPROM的存储大小,字节为单位,建议不宜过大
      */
     #define EEPROM_SIZE 1024
     /**
      * 实际保存为文件 /data/eeprom.eep
      */
     #define EEPROM_FILE  "/data/eeprom.eep"

     class VirEEPROM {

     public:
       VirEEPROM() {
         memset(buff_, 0, sizeof(buff_));
         file_ = fopen(EEPROM_FILE, "rb+");
         if (file_) {
           fread(buff_, 1, EEPROM_SIZE, file_);
           fseek(file_, 0, SEEK_END);
           int f_size = ftell(file_);
           //调整文件到合适大小
           if (f_size != sizeof(buff_)) {
             ftruncate(fileno(file_), sizeof(buff_));
             fseek(file_, 0, SEEK_SET);
             fwrite(buff_, 1, sizeof(buff_), file_);
             fflush(file_);
             sync();
           }
         } else {
           file_ = fopen(EEPROM_FILE, "wb+");
           //调整文件到合适大小
           ftruncate(fileno(file_), sizeof(buff_));
         }
       }
       virtual ~VirEEPROM() {
         if (file_) {
           fflush(file_);
           fclose(file_);
           sync();
         }
       }
       /**
        * 返回值:小于0 是失败的,大于0是实际写入的字节数
        * 参数:value需要保存的数据指针,可以是结构体指针,char*,int*……,size是要保存的数据大小
        * 使用举例:
        * const char buff[]="12345678";
        * VIREEPROM->WriteEEPROM(0,buff,sizeof(buff);
        */
       int Write(int addr, const void* value, int size) {
         if (file_ == NULL) {
           return -1;
         }
         if ((addr >= EEPROM_SIZE) || ((addr + size) > EEPROM_SIZE)) {
           //超出大小
           return -2;
         }
         memcpy(buff_ + addr, value, size);
         if (0 != fseek(file_, addr, SEEK_SET)) {
           return -3;
         }
         int n = fwrite((char*)value, 1, size, file_);
         fflush(file_);
         sync();
         return n;
       }
       /**
        * 返回值:小于0 是失败的,大于0是实际读取到的字节数
        * 参数:value需要读取的数据指针,可以是结构体指针,char*,int*……,size是要读取的数据大小
        * 应用举例:
        * char buff[9];
        * VIREEPROM->ReadEEPROM(0,buff,sizeof(buff);
        */
       int Read(int addr,void* value,int size) {
         if (file_ == NULL) {
           return -1;
         }
         if ((addr >= EEPROM_SIZE) || ((addr + size) > EEPROM_SIZE)) {
           //超出大小
           return -2;
         }
         memcpy(value, buff_ + addr, size);
         return size;
       }
       /**
        * 返回值:
        *     0    成功
        *     小于0 失败
        */
       int Erase() {
         if (file_ == NULL) {
           return -1;
         }
         if (0 != fseek(file_, 0, SEEK_SET)) {
           return -2;
         }
         memset(buff_, 0, sizeof(buff_));
         if (sizeof(buff_) != fwrite(buff_, 1, sizeof(buff_), file_)) {
           return -3;
         }
         fflush(file_);
         sync();
         return 0;
       }

       static VirEEPROM* getInstance() {
         static VirEEPROM singleton;
         return &singleton;
       }
     private:
       unsigned char buff_[EEPROM_SIZE];
       FILE* file_;
     };

     #define VIREEPROM  VirEEPROM::getInstance()

     #endif /* JNI_VIREEPROM_H_ */

  3. 至此准备工作已经完成,我们再写一些例子测试是否正常。
    打开 mainLogic.cc 源文件,先在文件顶部引用刚才的头文件。

    #include "vireeprom.h"


    测试代码

    static void onUI_init(){
       //把value数组,从地址0开始,依次写入
       char value[4] = {1, 2, 3, 4};
       VIREEPROM->Write(0, value, sizeof(value));

       //从0地址开始读,依次读取4个字节 ,读取的内容保存到buf中
       char buf[4] = {0};
       VIREEPROM->Read(0, buf, sizeof(buf));
       //输出日志
       LOGD("读出的数据: %02x, %02x, %02x, %02x", buf[0], buf[1], buf[2], buf[3]);

       //将eeprom全部清空为0
       VIREEPROM->Erase();
    }
