波形图

使用该控件可以轻松的绘制曲线型或者折线型波形图。

如何使用

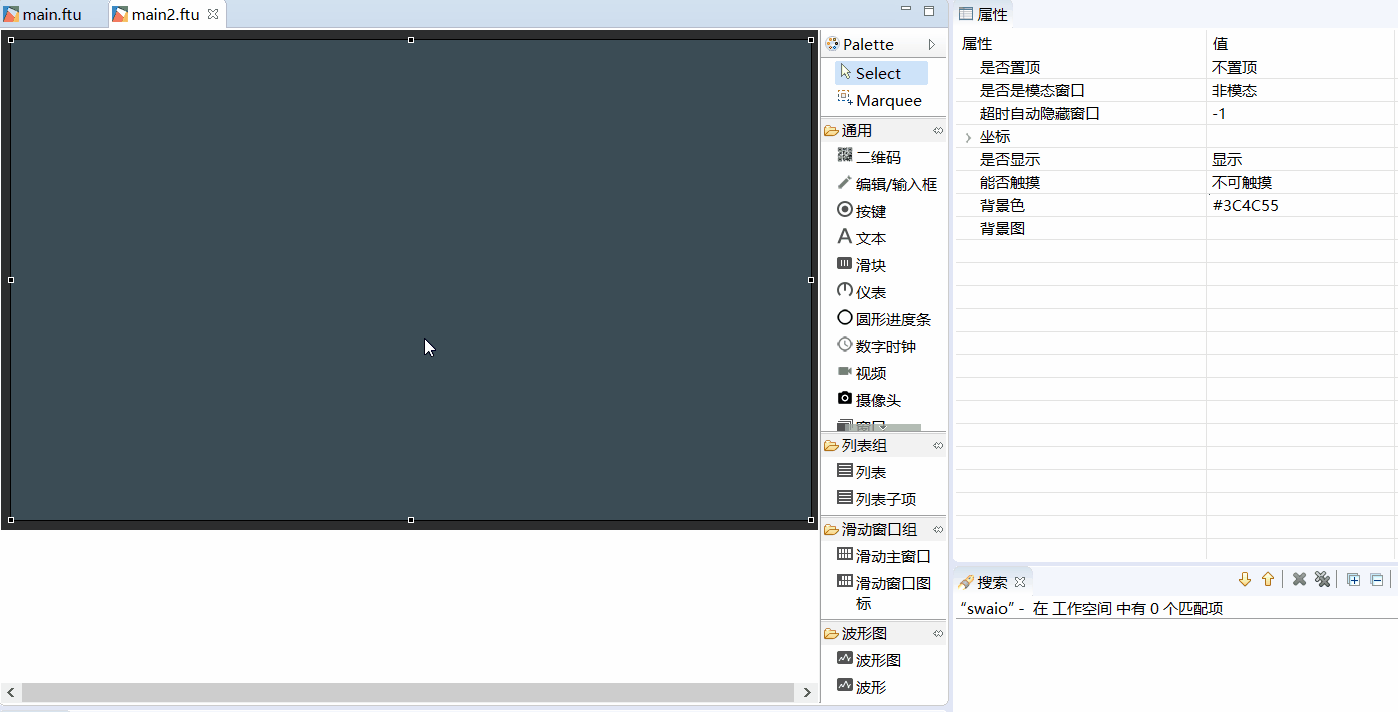

  1. 首先在UI文件中创建一个 波形图 控件,该控件指定了波形的绘制区域,然后再添加一个 波形 控件到刚才创建的区域中,你应该立马就可以看到波形大致的预览效果。具体创建过程如下:

  2. 你可以向波形图中添加多个波形, 分别调整它们的样式外观。

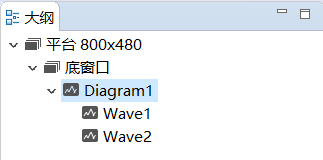

    注意:由于在预览图上,我们无法直接选中单个波形控件,所以,当我们需要调整指定的波形属性时,需要在大纲视图上进行选择。

  3. 分别查看 波形图波形 控件的属性, 可以发现,波形图 决定了波形的x轴,y轴的值范围,以及波形的绘制区域。 而 波形 决定了每条波形的外观样式。

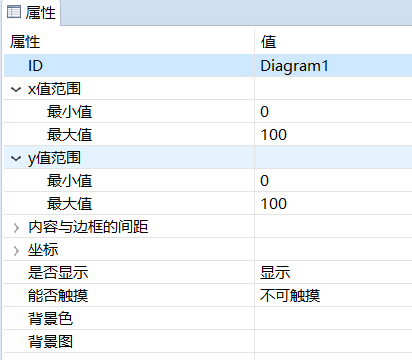

    波形图属性

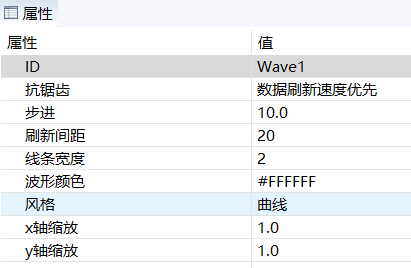

    波形属性

    其中,波形 的属性中的 步进刷新间距 两个属性需要解释下。

    • 步进
      表示每次向波形中添加一个数据的时候,波形图像前进的值,该值会受到 x轴缩放 属性的影响。
  4. 刷新间距
    表示波形刷新时 空缺 的那部分宽度

以上两个属性只有使用 void addData(int index, float data) 函数添加波形数据时才有效。

坐标轴及缩放

整个波形的图像缩放是自动完成的,我们不需要关心它,我们只需要在属性表中,确定 x轴范围,y轴范围,以及确定整个波形图像的矩形显示区域就可以了。 注意:波形控件中的 x轴缩放 、y轴缩放 属性,它会将你添加的业务数值都乘以该比例后,再绘制到屏幕上,默认为1.0 ,表示不缩放。 波形的坐标轴由 x轴最小值、x轴最大值、y轴最小值、y轴最大值 共同决定。

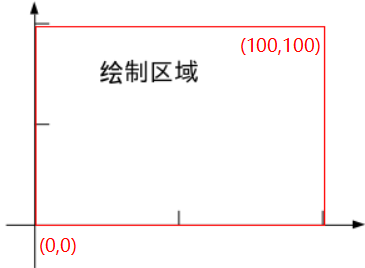

例如,默认的 x 轴范围是 [0, 100], y轴范围是[0,100],则它们构成的坐标轴为

一般情况下,x轴最小值 属性输入的值 小于 x轴最大值 属性 输入的值。但是如果将输入的最小值,最大值颠倒,那么同样的数据, 绘制的波形图像会左右颠倒;
如果使用void setData(int index, const MPPOINT *pPoints, int count)函数添加波形数据,那么还会造成刷新方向颠倒。 同理,对于y轴而言,绘制波形图像会造成上下颠倒。

代码操作

同样,UI文件只帮助我们快速修改波形的样式外观,具体的波形数据还是得通过代码添加。 在项目的jni/include/control/ZKDiagram.h 文件public 函数中,可以看到能支持的所有操作。
注意:与其他控件不同,我们添加的 波形 控件,虽然有ID属性,但是它并不生成独立的指针变量, 只有包含波形波形图控件才会生成指针变量。所以对某个波形的操作,需要通过 波形图 指针,再借助 index值来表明对哪一个 波形 操作。 index的值从 0 开始。

  • void setPenWidth(int index, int width)
    设置波形线宽度,对应属性表上的 线条宽度 属性
  • void setPenColor(int index, ARGB color)
    设置波形颜色,对应属性表上的 波形颜色 属性
  • void setXScale(int index, double xScale)
    设置x轴缩放,对应属性表上的 x轴缩放 属性,
  • void setYScale(int index, double yScale)
    设置y轴缩放,对应属性表上的 y轴缩放 属性
  • void setData(int index, const MPPOINT *pPoints, int count)
    typedef struct _MPPOINT
    {
        float x;
        float y;
    }MPPOINT;

    MMPOINT结构体包含了 单个数据的 x、y值。 函数表示将pPoints数组中的count个点绘制到 第 index个波形上。注意: count 值不能大于 pPoints数组实际大小, 否则会造成数组越界。
    使用该函数绘制波形的思想是: 先将需要显示的数据填充到sPoints数组中,再一次性将数组里的点绘制的波形上。所以,如果想达到 波形 向左或向右 移动的动画效果,你需要手动将数组内的值整体偏移一个下标,再显示到波形上, 再整体偏移一个下标,再显示到波形上,如此循环。 通常这样的循环通过 定时器 来实现。
    所以该方法会造成 整个波形图像都会刷新
  • void addData(int index, float data) 将单个数据增加到波形上, data为 y值, 你可能会好奇为什么没有 x 值,因为这个函数数是 局部波形图形刷新,当你每次调用该函数设置 y 值时,系统会自动偏移一定 x 值,而这个偏移的大小 与设置的 步进 属性相同。
    对比 void setData(int index, const MPPOINT *pPoints, int count)void addData(int index, float data) 两种刷新波形的方式,可以得出,如果在大数据量下,采用第二种方式会有更高的刷新效率。

    setData(index, NULL, 0) 即可清除波形图数据

添加波形移动的方法

刚才上面也有提到过,如果采用 void setData(int index, const MPPOINT *pPoints, int count)方式绘制波形,通常需要自行将数组中的值按下标偏移。

static void movePoints(MPPOINT* p,int size){
    for(int i =0;i < size-1;i++){
        p[i].y = p[i+1].y;
    }
    p[size-1].y = 0;
}

添加定时器,用于定时刷新波形数据

一般情况下,添加定时器配合波形方便定时刷新

样例代码

效果图
具体波形图控件的使用,参考样例代码中的DiagramDemo项目。
